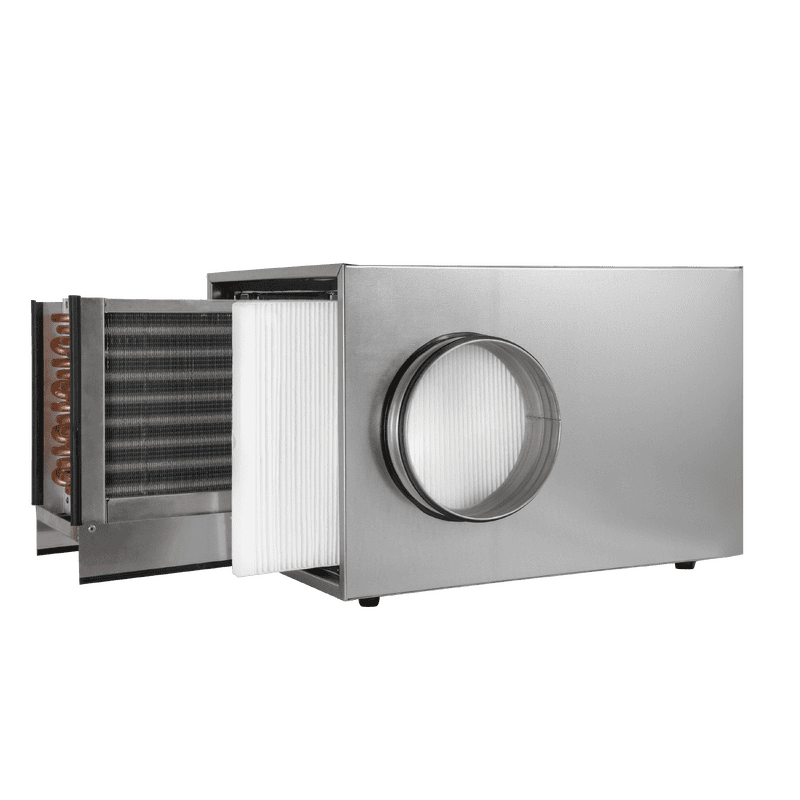

ALNOR CHDW – vodni kanalski hladilnik in grelnik

Vodni kanalski hladilnik in grelnik ALNOR CHDW za hlajenje in dogrevanje zraka v centralnih prezračevalnih sistemih. Na voljo v štirih izvedbah s priključki Ø160, Ø200 ali Ø250 mm, tudi z vgrajenim filtrom.

Cenovni razpon: od 1.515,48€ do 1.896,36€ brez DDV

Na zalogi. Dobavljivo takoj!

1
2
3
4

Hlajenje in dogrevanje zraka s prezračevanjem

ALNOR CHDW omogoča poletno hlajenje in zimsko dogrevanje prezračevalnega zraka. Priključi se na ogrevalni oziroma hladilni vodni ali glikolni krog, na primer na ustrezno toplotno črpalko.

Glavne lastnosti

  • Pocinkano jekleno ohišje s 24 mm izolacijo.
  • Šestvrstni prenosnik z bakrenimi cevmi in aluminijastimi lamelami.
  • Integrirana aluminijasta posoda za kondenzat.
  • Snemljiv prenosnik za vzdrževanje in prilagoditev leve/desne izvedbe.
  • Kanalski priključki s tesnili EPDM.

Primerjava izvedb

Izvedba Priključek Filter Pretok pri navedeni moči (m³/h) Hladilna moč (kW) Grelna moč (kW) Mere L × G × H (mm)
CHDW-160 Ø160 mm Brez filtra 350 1,851 4,761 560 × 429 × 364
CHDW-200 Ø200 mm Brez filtra 600 3,173 8,162 660 × 429 × 414
CHDW-G-200 Ø200 mm ISO Coarse 70 % (G4) 350 1,851 4,761 560 × 429 × 364
CHDW-G-250 Ø250 mm ISO Coarse 70 % (G4) 600 3,173 8,162 660 × 429 × 414

Navedene moči veljajo pri kataloških pogojih: hlajenje zrak 25 °C / 50 % RH, medij 6/12 °C; ogrevanje zrak 10 °C / 80 % RH, medij 60/40 °C. Dejanska moč je odvisna od pretoka in temperatur.

Vgradnja in regulacija

CHDW-160 in CHDW-200 sta namenjena naknadnemu hlajenju/dogrevanju dovodnega zraka. Filtrirani izvedbi CHDW-G sta primerni tudi za predobdelavo zunanjega zraka pred rekuperatorjem.

Upravljanje je možno z ustrezno opremljenimi rekuperatorji ALNOR PremAIR, SlimAIR in MinistAIR ter ustreznim regulacijskim ventilom in pogonom. Hidravlična priključka sta M18 × 1, z možnostjo priključnega nastavka ½″.

Največji tlak medija: 10 bar. Največja temperatura medija: 80 °C. Pri hlajenju uredite odvod kondenzata in izolacijo cevi. Ob nevarnosti zmrzovanja zagotovite ustrezno zaščito. Montažo naj izvede usposobljen izvajalec.

Dokumentacija

Tehnični list ALNOR CHDW (PDF, angleščina)
Navodila za uporabo in montažo (PDF, angleščina/poljščina)
