Lamelni stolp za zajem in izpuh zraka
Dvignjen lamelni stolp za zajem ali izpuh zraka. Kataloški premeri 160–710 mm; višina spodnjega dela H1 je 650 mm.
Cenovni razpon: od 1.545,74€ do 2.310,34€ brez DDV
Na voljo za naročilo brez zaloge

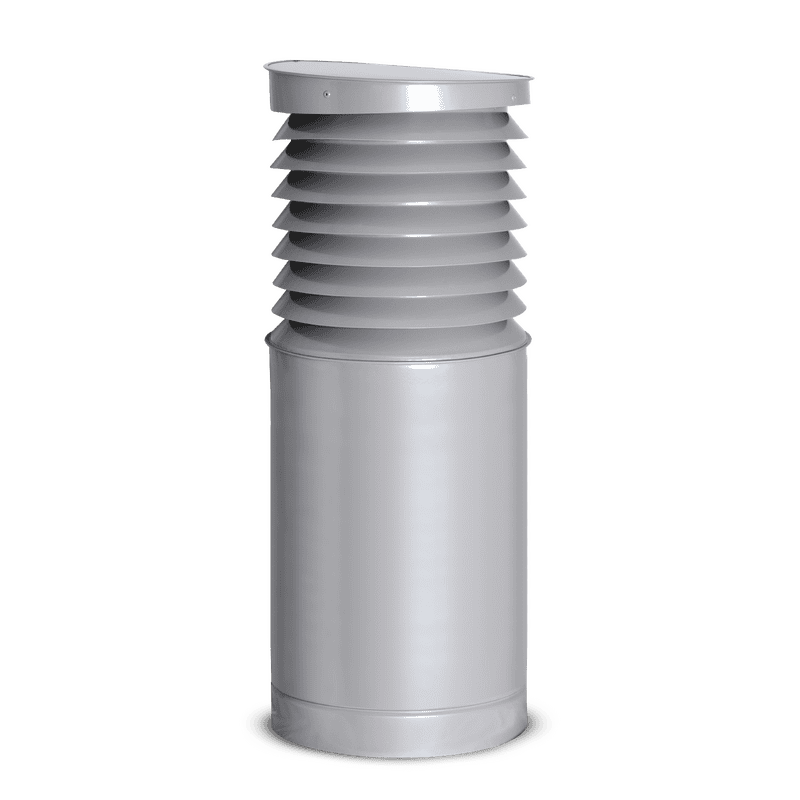

ALNOR VHLA-ST je segmentni stolp za dovod in odvod zraka v prezračevalnih sistemih. Zaradi povišanega spodnjega dela zajema zrak višje od neposredne okolice podstavka.
Uporaben je pri stanovanjskih in poslovnih objektih ter pri zunanjih priključkih zemeljskih toplotnih izmenjevalnikov. Kataloška višina spodnjega dela H1 znaša 650 mm, skupna višina pa je odvisna od premera.
Standardni material je pocinkana pločevina. Po naročilu so na voljo nerjavno jeklo, aluminij in prašno barvanje po RAL. Katalog navaja priključke MSF, NS, NSL s tesnilom in MSFF za natik na cev.
Kataloški podatki standardne izvedbe
| Ød (mm) | H (mm) | H1 (mm) | Število lamel |
|---|---|---|---|
| 160 | 860 | 650 | 4 |
| 200 | 900 | 650 | 5 |
| 250 | 920 | 650 | 6 |
| 315 | 950 | 650 | 7 |
| 355 | 980 | 650 | 8 |
| 400 | 1010 | 650 | 9 |
| 450 | 1050 | 650 | 10 |
| 500 | 1090 | 650 | 11 |
| 560 | 1120 | 650 | 12 |
| 630 | 1150 | 650 | 13 |
| 710 | 1200 | 650 | 14 |
Prikazane mere in mase veljajo za standardne izvedbe iz tehničnega kataloga. Pri drugačnem priključku ali materialu preverite ustrezno izvedbo in risbo.
