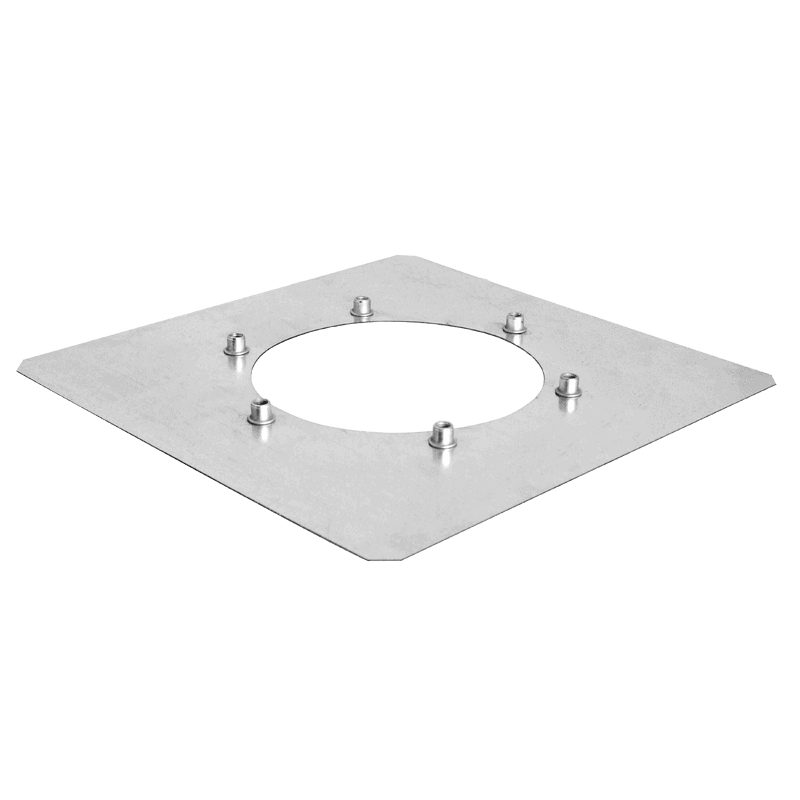

Montažna plošča za spodnjo stran strešnih podstavkov PDI-BRV
Montažna plošča za spodnjo stran strešnih podstavkov PDI-BRV oziroma PDI-S-BRV. Kovične matice so prilagojene ustrezni jekleni prirobnici FLS.
62,14€ brez DDV
Ni na zalogi
ALNOR PDI-BRV-PLATE – montažna plošča za prirobnico FLS
ALNOR PDI-BRV-PLATE omogoča povezavo prezračevalnega kanala s podstavkom PDI-BRV ali PDI-S-BRV prek prirobnice FLS. Plošča se namesti na spodnjo stran podstavka.
Ploščo pritrdite s samovrtalnimi vijaki WGO. Spoj med ploščo in podstavkom zatesnite s strešnim tesnilom SIL-DEK-310. Ustrezna prirobnica FLS je navedena v tabeli.
Glavne lastnosti
- Montaža na spodnjo stran podstavka.
- Kovične matice za prirobnico FLS.
- Velikost plošče in prirobnice se določi glede na izvedbo.
Tehnični podatki in izvedbe
| Šifra | Stranica A (mm) | Ustrezna prirobnica | Delilni premer Øk (mm) |
|---|---|---|---|
| PDI-BRV-PLATE-225 | 307 | FLS-160 | 192 |
| PDI-BRV-PLATE-315 | 473 | FLS-250 | 283 |
| PDI-BRV-PLATE-355 | 559 | FLS-355 | 392 |
| PDI-BRV-PLATE-400 | 564 | FLS-355 | 392 |
| PDI-BRV-PLATE-450 | 629 | FLS-450 | 488 |
| PDI-BRV-PLATE-500 | 629 | FLS-500 | 538 |
Dokumentacija
Tehnični list ALNOR PDI-BRV-PLATE (PDF)
Podatki proizvajalca ALNOR
