Ravni strešni zajem zraka
Strešni zajem svežega zraka z zaščitno kapo in mrežo 12,7 × 12,7 mm. Standardna izvedba ima prirobnico FLS.
Cenovni razpon: od 70,97€ do 628,34€ brez DDV
Na voljo za naročilo brez zaloge

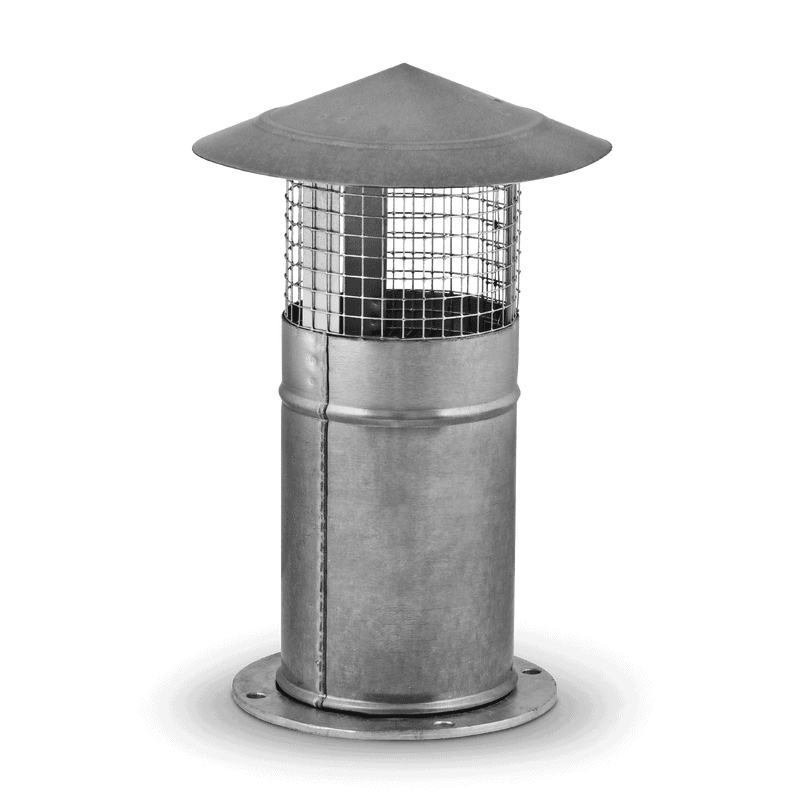

ALNOR CD-C1 je strešni zajem zraka za montažo na ustrezen okrogel strešni podstavek, med drugim tipov B1, B2 in B3. Zgornja kapa ščiti odprtino pred padavinami.
Pocinkana jeklena mreža z odprtinami 12,7 × 12,7 mm in debelino žice 1 mm omejuje vdor listja, nečistoč in ptic.
Standardna povezava je prirobnica FLS. Moška in ženska povezava sta alternativi za ustrezne kanale oziroma fazonske kose; proizvajalec takšno zamenjavo priporoča predvsem pri manjših premerih. Nerjavne in druge materialne izvedbe so na voljo po naročilu.
Kataloški podatki standardne izvedbe
| Ød (mm) | ØD (mm) | H (mm) | h (mm) | Masa (kg) |
|---|---|---|---|---|
| 100 | 250 | 280 | 40 | 0,9 |
| 125 | 270 | 310 | 50 | 1,2 |
| 140 | 290 | 320 | 60 | 1,3 |
| 150 | 360 | 355 | 75 | 1,5 |
| 160 | 450 | 365 | 75 | 1,6 |
| 200 | 570 | 425 | 80 | 2,2 |
| 250 | 640 | 450 | 95 | 2,7 |
| 315 | 720 | 495 | 120 | 4,4 |
| 355 | 810 | 550 | 150 | 5,2 |
| 400 | 900 | 610 | 190 | 6,7 |
| 450 | 1000 | 650 | 220 | 9,0 |
| 500 | 1100 | 670 | 240 | 11,3 |
| 630 | 1200 | 760 | 270 | 17,4 |
| 710 | 1300 | 940 | 300 | 24,2 |
| 800 | 1400 | 1070 | 380 | 28,0 |
| 900 | 1500 | 1200 | 440 | 33,5 |
Prikazane mere in mase veljajo za standardne izvedbe iz tehničnega kataloga. Pri drugačnem priključku ali materialu preverite ustrezno izvedbo in risbo.
