Razširjeni strešni zajem zraka

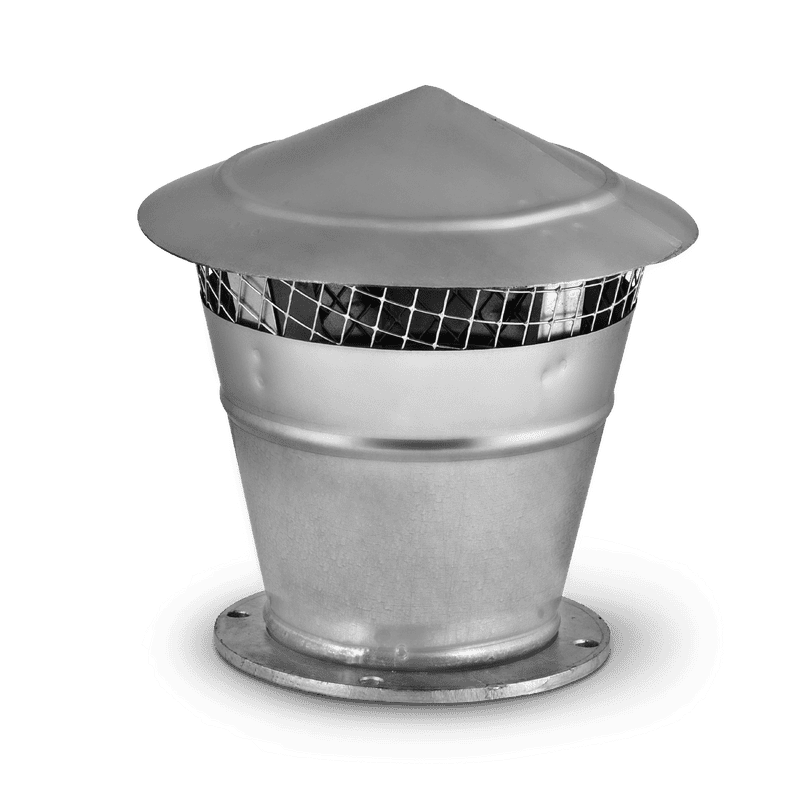

Razširjeni strešni zajem zraka s kapo in zaščitno mrežo. Standardno pocinkana izvedba s prirobnico FLS za strešni podstavek.
Cenovni razpon: od 73,46€ do 1.054,73€ brez DDV
Na voljo za naročilo brez zaloge
ALNOR CD-C2 je razširjeni strešni zajem za dovod zunanjega zraka v prezračevalni sistem. Osnovna izvedba je iz pocinkane jeklene pločevine.
Spodnja prirobnica FLS omogoča montažo na ustrezen strešni podstavek. Pocinkana mreža z odprtinami 12,7 × 12,7 mm in debelino žice 1 mm zadržuje večje tujke.
Po naročilu so na voljo druge priključne izvedbe ter nerjavno jeklo ali aluminij. Pri izbiri upoštevajte priključni premer, geometrijo in zahtevani pretok zraka.
Kataloški podatki standardne izvedbe
| Ød (mm) | ØD (mm) | H (mm) | h (mm) | Masa (kg) |
|---|---|---|---|---|
| 100 | 200 | 170 | 40 | 0,8 |
| 125 | 250 | 210 | 40 | 1,1 |
| 140 | 280 | 235 | 50 | 1,3 |
| 150 | 320 | 250 | 50 | 1,5 |
| 160 | 320 | 260 | 50 | 1,6 |
| 200 | 400 | 340 | 60 | 2,3 |
| 250 | 500 | 400 | 75 | 3,4 |
| 315 | 630 | 520 | 95 | 5,3 |
| 355 | 700 | 575 | 100 | 6,2 |
| 400 | 800 | 640 | 105 | 8,8 |
| 450 | 900 | 740 | 110 | 11,5 |
| 500 | 1000 | 810 | 110 | 16,5 |
| 630 | 1260 | 1010 | 120 | 26,5 |
| 710 | 1400 | 1050 | 140 | 30,0 |
| 800 | 1600 | 1260 | 160 | 42,6 |
| 900 | 1800 | 1430 | 200 | 50,9 |
Prikazane mere in mase veljajo za standardne izvedbe iz tehničnega kataloga. Pri drugačnem priključku ali materialu preverite ustrezno izvedbo in risbo.
