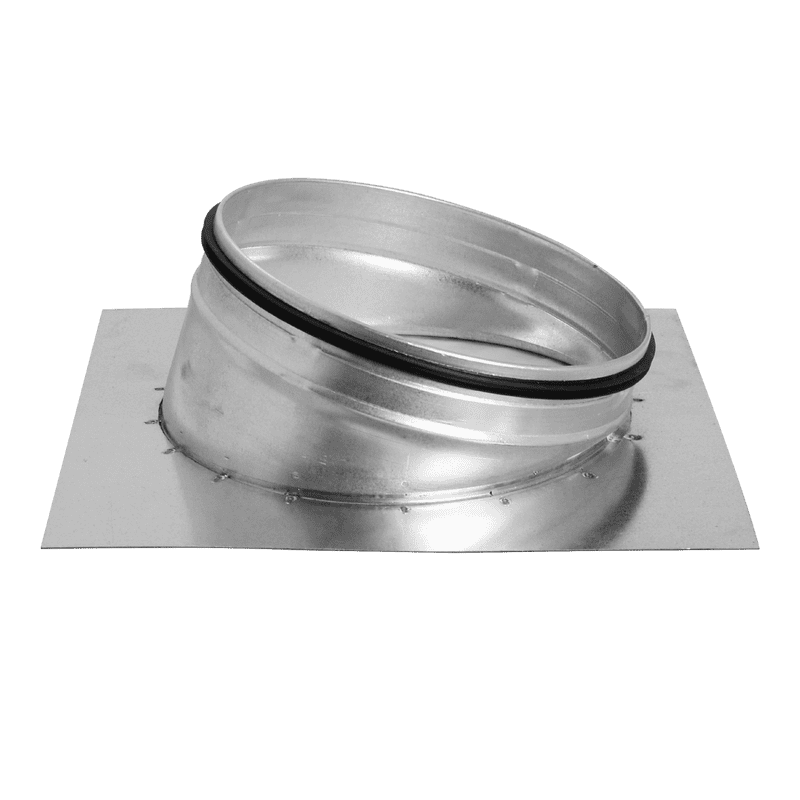

Spodnji priključek za SPIRO cev
Priključna plošča z nastavkom za povezavo SPIRO cevi na spodnjo stran podstavkov PDI-BRF oziroma PDI-S-BRF. Ravne in poševne izvedbe za naklon 1–60°.
Cenovni razpon: od 77,33€ do 98,66€ brez DDV
Ni na zalogi
ALNOR PDI-BRF-KILL – spodnji priključek za SPIRO cev
Priključek ALNOR PDI-BRF-KILL se namesti na spodnjo stran strešnega podstavka PDI-BRF ali PDI-S-BRF. Takšna priključitev omogoča uporabo podstavka kot toplotno in zvočno izoliranega dela sistema.
Ploščo pritrdite s samovrtalnimi vijaki WGO. Spoj s podstavkom zatesnite s strešnim tesnilom SIL-DEK-310. Poševne izvedbe -45 imajo priključek ILSL oziroma ILSVL za naklon 1–60°; želeni kot določite ob naročilu.
Glavne lastnosti
- Spodnja namestitev na podstavek.
- Priključitev okrogle SPIRO cevi.
- Ravna ali poševna izvedba.
Tehnični podatki in izvedbe
| Šifra | Priključek ØD (mm) | Stranica A (mm) | Višina H (mm) | Naklon α (°) |
|---|---|---|---|---|
| PDI-BRF-KILL-160 | 160 | 225 | 36 | — |
| PDI-BRF-KILL-160-45 | 160 | 225 | 36 | 1-60 |
| PDI-BRF-KILL-180 | 160 | 307 | 36 | — |
| PDI-BRF-KILL-180-45 | 160 | 307 | 36 | 1-60 |
| PDI-BRF-KILL-225 | 250 | 308 | 36 | — |
| PDI-BRF-KILL-225-45 | 250 | 308 | 36 | 1-60 |
| PDI-BRF-KILL-250 | 250 | 341 | 36 | — |
| PDI-BRF-KILL-250-45 | 250 | 341 | 36 | 1-60 |
| PDI-BRF-KILL-315 | 315 | 423 | 36 | — |
| PDI-BRF-KILL-315-45 | 315 | 423 | 36 | 1-60 |
| PDI-BRF-KILL-355 | 355 | 565 | 55 | — |
| PDI-BRF-KILL-355-45 | 355 | 565 | 55 | 1-60 |
| PDI-BRF-KILL-400 | 400 | 564 | 55 | — |
| PDI-BRF-KILL-400-45 | 400 | 564 | 55 | 1-60 |
| PDI-BRF-KILL-450 | 450 | 632 | 75 | — |
| PDI-BRF-KILL-450-45 | 450 | 632 | 75 | 1-60 |
| PDI-BRF-KILL-500 | 500 | 768 | 75 | — |
| PDI-BRF-KILL-500-45 | 500 | 768 | 75 | 1-60 |
| PDI-BRF-KILL-560 | 560 | 768 | 75 | — |
| PDI-BRF-KILL-560-45 | 560 | 768 | 75 | 1-60 |
Dokumentacija
Tehnični list ALNOR PDI-BRF-KILL (PDF)
Podatki proizvajalca ALNOR
