Strešna izpušna kapa z lamelami
Strešna izpušna kapa ALNOR WDQ-B s horizontalnimi lamelami za odvod zraka skozi streho. Osnovna izvedba iz pocinkane jeklene pločevine s prirobnico PQ-30. Standardne velikosti priključka od 200 × 200 do 1500 × 1500 mm.
Na voljo za naročilo brez zaloge
Strešna kapa za odvod zraka

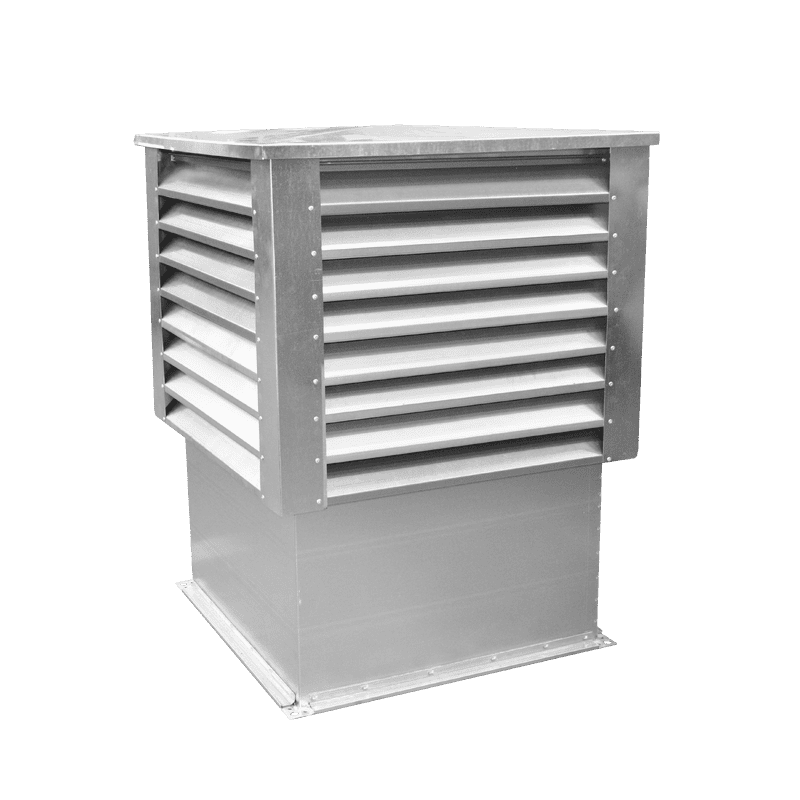

ALNOR WDQ-B se uporablja kot zaključek odvodnega prezračevalnega kanala na strehi. Horizontalne lamele zmanjšujejo možnost vdora dežja, snega in vode v sistem.
Glavne lastnosti in priključitev
- Osnovna izvedba iz pocinkane jeklene pločevine.
- Horizontalne lamele in strešica za zaščito pred padavinami.
- Priključna prirobnica na profilnem okvirju PQ-30.
- Pritrditev na strešni podstavek ali prezračevalni kanal.
Proizvajalec za lamelno izvedbo WDQ-B navaja nižji odvodni pretok kot za WDQ-A. To upoštevajte pri izbiri velikosti.
Tehnični podatki in standardne velikosti
a × b je dimenzija priključka, c × d sta dimenziji strešice, e je višina izpušnega dela, h pa višina kape. Vse mere v tabeli so v milimetrih.
| Priključek a × b (mm) | Strešica c × d (mm) | Izpušni del e (mm) | Višina h (mm) | Delež prostega preseka |
|---|---|---|---|---|
| 200 × 200 | 360 × 360 | 340 | 620 | 79 % |
| 300 × 300 | 460 × 460 | 400 | 680 | 78 % |
| 400 × 400 | 560 × 560 | 460 | 740 | 77 % |
| 500 × 500 | 660 × 660 | 520 | 800 | 77 % |
| 600 × 600 | 760 × 760 | 640 | 920 | 77 % |
| 700 × 700 | 860 × 860 | 700 | 980 | 76 % |
| 800 × 800 | 960 × 960 | 760 | 1040 | 76 % |
| 900 × 900 | 1060 × 1060 | 820 | 1100 | 76 % |
| 1000 × 1000 | 1160 × 1160 | 940 | 1220 | 76 % |
| 1100 × 1100 | 1260 × 1260 | 1000 | 1280 | 76 % |
| 1200 × 1200 | 1360 × 1360 | 1060 | 1340 | 76 % |
| 1300 × 1300 | 1460 × 1460 | 1120 | 1400 | 76 % |
| 1400 × 1400 | 1560 × 1560 | 1240 | 1520 | 76 % |
| 1500 × 1500 | 1660 × 1660 | 1185 | 1580 | 76 % |
Druge izvedbe
Po naročilu sta na voljo izvedbi iz nerjavnega jekla 1.4301 / AISI 304 in 1.4404 / AISI 316L. Proizvajalec navaja tudi srednjetlačno izvedbo z oznako -S. Za večje dimenzije, do največ 2000 × 2000 mm, preverite možnost izdelave in združljivost priključnih elementov.
Dokumentacija
Tehnični list ALNOR WDQ-B (PDF, angleščina)
Podatki proizvajalca ALNOR
