Strešna izpušna kapa z notranjim odvodnjavanjem
Strešna izpušna kapa ALNOR WDQ-E za zaključek odvodnih prezračevalnih kanalov. Notranja lovilna posoda odvaja deževnico in talino. Izdelana je iz pocinkane jeklene pločevine, s prirobnico PQ-30 in zaščitno žično mrežo.
Na voljo za naročilo brez zaloge
Strešna izpušna kapa z notranjim odvodnjavanjem

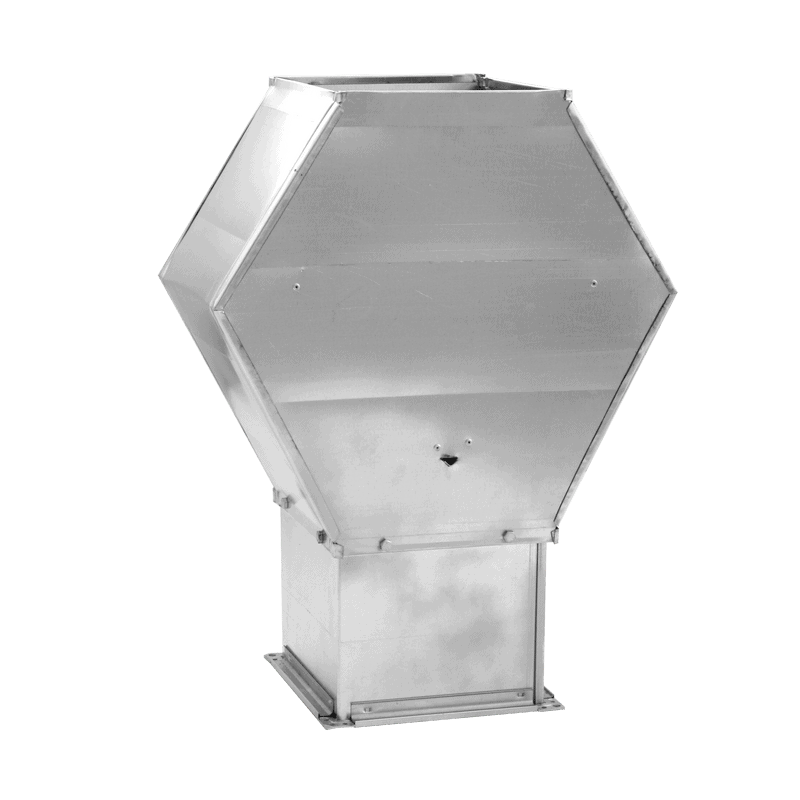

ALNOR WDQ-E je zaključni element za odvod zraka skozi streho. V notranjosti ima lovilno posodo za zbiranje in odvajanje deževnice ter vode zaradi taljenja snega. Izpušna odprtina je zaščitena z mrežo iz pocinkane jeklene žice.
Glavne lastnosti
- Ohišje iz pocinkane jeklene pločevine.
- Notranje odvodnjavanje z lovilno posodo.
- Priključna prirobnica iz profilnih okvirjev PQ-30.
- Zaščitna mreža iz pocinkane jeklene žice.
Standardne dimenzije
a × b označuje priključek, c zunanjo širino in h višino kape. Vse mere so v milimetrih.
| Priključek a × b (mm) | Zunanja širina c (mm) | Višina h (mm) |
|---|---|---|
| 250 × 250 | 600 | 660 |
| 300 × 300 | 700 | 720 |
| 400 × 400 | 900 | 890 |
| 500 × 500 | 1100 | 1060 |
| 600 × 600 | 1300 | 1200 |
| 800 × 800 | 1700 | 1540 |
| 1000 × 1000 | 2100 | 1880 |
| 1200 × 1200 | 2500 | 2220 |
| 1300 × 1300 | 2780 | 2520 |
| 1400 × 1400 | 2980 | 2520 |
| 1500 × 1500 | 3180 | 2520 |
Druge mere in izvedbe
Tehnični list navaja območje priključkov od 200 × 200 do 1500 × 1500 mm. Za druge mere preverite možnost dobave. Proizvajalec navaja tudi srednjetlačno izvedbo z dodatkom -S, na primer WDQ-E-300-300-S. Izdelava iz kislinsko odporne pločevine ni na voljo.
Upoštevanje padavin
Ob mirovanju prezračevalnega sistema lahko pri močnem dežju in vetru v kanal prodre manjša količina vode. Proizvajalec za zmanjšanje tveganja priporoča uporabo podaljškov izpuha.
Dokumentacija
Tehnični list ALNOR WDQ-E (PDF, angleščina)
Podatki proizvajalca ALNOR
