Strešna izpušna kapa

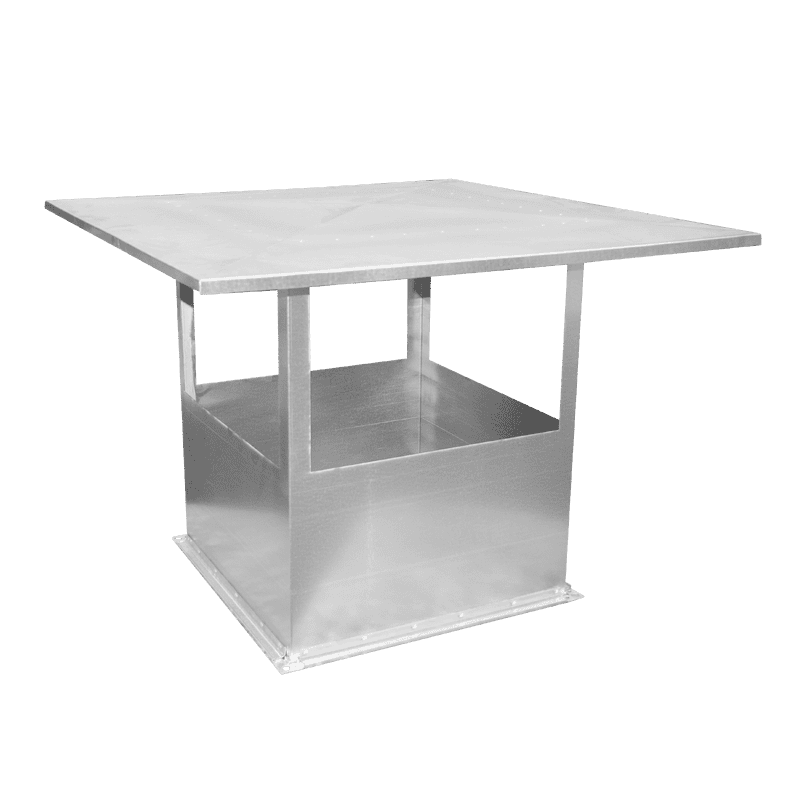

Strešna izpušna kapa ALNOR WDQ-A za odvod zraka skozi streho. Osnovna izvedba iz pocinkane jeklene pločevine z odprtimi bočnimi izpušnimi odprtinami in prirobnico PQ-30. Standardne velikosti priključka od 200 × 200 do 1500 × 1500 mm.
Na zalogi. Dobavljivo takoj!
Strešna kapa za odvod zraka
ALNOR WDQ-A se uporablja kot zaključek odvodnega prezračevalnega kanala na strehi. Velike bočne odprtine omogočajo izpuh zraka iz prezračevalnega sistema, strešica pa zmanjšuje vdor dežja in snega.
Glavne lastnosti in priključitev
- Osnovna izvedba iz pocinkane jeklene pločevine.
- Odprte bočne izpušne odprtine.
- Priključna prirobnica na profilnem okvirju PQ-30.
- Pritrditev na strešni podstavek ali kvadratni prezračevalni kanal.
Tehnični podatki in standardne velikosti
a × b je dimenzija priključka, c × d sta dimenziji strešice, e je višina izpušnega dela, h pa višina kape. Vse mere v tabeli so v milimetrih.
| Priključek a × b (mm) | Strešica c × d (mm) | Izpušni del e (mm) | Višina h (mm) |
|---|---|---|---|
| 200 × 200 | 420 × 420 | 110 | 450 |
| 300 × 300 | 560 × 560 | 130 | 470 |
| 400 × 400 | 760 × 760 | 180 | 520 |
| 500 × 500 | 920 × 920 | 210 | 550 |
| 600 × 600 | 1080 × 1080 | 240 | 580 |
| 700 × 700 | 1260 × 1260 | 280 | 620 |
| 800 × 800 | 1460 × 1460 | 330 | 670 |
| 900 × 900 | 1640 × 1640 | 370 | 710 |
| 1000 × 1000 | 1820 × 1820 | 410 | 750 |
| 1100 × 1100 | 1980 × 1980 | 440 | 780 |
| 1200 × 1200 | 2160 × 2160 | 480 | 820 |
| 1300 × 1300 | 2340 × 2340 | 520 | 860 |
| 1400 × 1400 | 2520 × 2520 | 560 | 900 |
| 1500 × 1500 | 2680 × 2680 | 590 | 930 |
Druge izvedbe
Po naročilu sta na voljo izvedbi iz nerjavnega jekla 1.4301 / AISI 304 in 1.4404 / AISI 316L. Proizvajalec navaja tudi srednjetlačno izvedbo z oznako -S. Za te izvedbe preverite možnost dobave.
Dokumentacija
Tehnični list ALNOR WDQ-A (PDF, angleščina)
Podatki proizvajalca ALNOR
