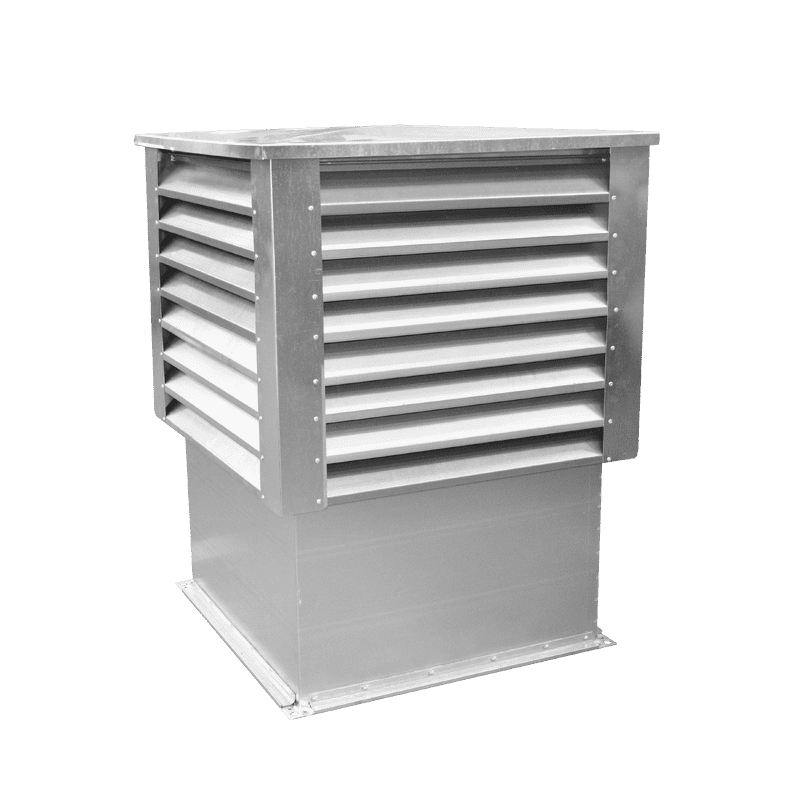

Strešna zajemna kapa z lamelami
Strešna zajemna kapa ALNOR CDQ-B s horizontalnimi lamelami za dovod zunanjega zraka v prezračevalni sistem. Pocinkano jeklo, zaščitna mreža 12,7 × 12,7 mm in priključna prirobnica PQ-30. Na voljo v različnih velikostih priključka.
Na zalogi. Dobavljivo takoj!
Strešna zajemna kapa za prezračevalne sisteme
ALNOR CDQ-B zaključuje zajemni prezračevalni kanal na strehi in omogoča dovod zunanjega zraka v sistem. Primerna je tudi za namestitev nad zemeljskim toplotnim izmenjevalnikom v sistemih rekuperacije.
Horizontalne lamele zmanjšujejo vdor dežja in snega. Zaščitna mreža z odprtinami 12,7 × 12,7 mm preprečuje vstop ptic, večjih insektov, listja in drugih večjih nečistoč.
Lastnosti in priključitev
- Osnovna izvedba iz pocinkane jeklene pločevine.
- Fiksne horizontalne lamele in zaščitna mreža.
- Spodnja priključna prirobnica z okvirjem PQ-30.
- Pritrditev na strešni podstavek ali kvadratni prezračevalni kanal.
Za povezavo s prirobnico proizvajalec navaja vijake SRS, matice NKS in prirobnične sponke KLQ.
Standardne velikosti pocinkane izvedbe
Oznaka a × b predstavlja dimenzijo priključka. c × d sta dimenziji strešice, h je višina. Vse mere v tabeli so v milimetrih.
| Priključek a × b (mm) | Strešica c × d (mm) | Višina h (mm) | Delež prostega preseka |
|---|---|---|---|
| 200 × 200 | 360 × 360 | 620 | 79 % |
| 300 × 300 | 460 × 460 | 680 | 78 % |
| 400 × 400 | 560 × 560 | 740 | 77 % |
| 500 × 500 | 660 × 660 | 800 | 77 % |
| 600 × 600 | 760 × 760 | 920 | 77 % |
| 700 × 700 | 860 × 860 | 980 | 76 % |
| 800 × 800 | 960 × 960 | 1040 | 76 % |
| 900 × 900 | 1060 × 1060 | 1100 | 76 % |
| 1000 × 1000 | 1160 × 1160 | 1220 | 76 % |
| 1100 × 1100 | 1260 × 1260 | 1280 | 76 % |
| 1200 × 1200 | 1360 × 1360 | 1340 | 76 % |
| 1300 × 1300 | 1460 × 1460 | 1400 | 76 % |
| 1400 × 1400 | 1560 × 1560 | 1520 | 76 % |
| 1500 × 1500 | 1660 × 1660 | 1580 | 76 % |
Druge izvedbe
Proizvajalec navaja tudi nerjavno jeklo 1.4301 / AISI 304 in 1.4404 / AISI 316L ter srednjetlačno izvedbo z oznako -S. Za druge dimenzije, do največ 2000 × 2000 mm, preverite možnost izdelave in združljivost priključnih elementov.
Dokumentacija
Tehnični list ALNOR CDQ-B (PDF, angleščina)
Podatki proizvajalca ALNOR
