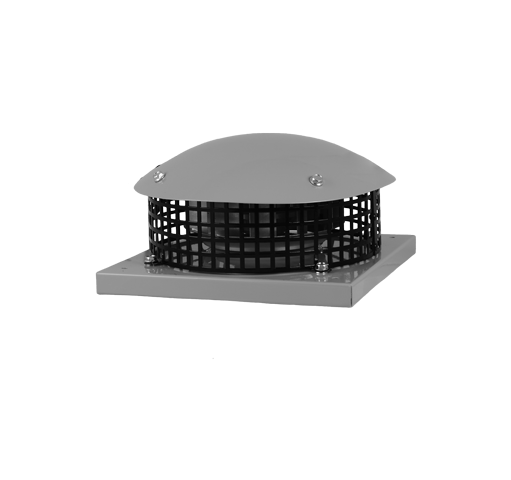

Strešni ventilator z vodoravnim izpuhom
Strešni ventilator ALNOR DV-ROF-R z vodoravnim izpuhom zraka za splošno in industrijsko prezračevanje. Barvano jekleno ohišje in rotor iz pocinkane pločevine. Šest modelov s kataloškim pretokom od 346 do 2400 m³/h, napajanjem 230 V in zaščito IPX4.
Cenovni razpon: od 172,34€ do 678,10€ brez DDV
Ni na zalogi
Strešni ventilator za odvod zraka z vodoravnim izpuhom
ALNOR DV-ROF-R odvaja zrak skozi streho in ga izpihuje vodoravno. Namenjen je splošnemu in industrijskemu prezračevanju proizvodnih hal, gostinskih lokalov, bolnišnic, gledališč, klubov in stanovanjskih objektov.
Glavne lastnosti
- Vodoraven izpuh odvodnega zraka.
- Ohišje iz elektrostatično barvane jeklene pločevine.
- Rotor iz pocinkane jeklene pločevine.
- Stopnja zaščite IPX4.
- Izolacijski razred navitja B ali F, odvisno od izvedbe.
- Napajanje 230 V / 50 Hz.
- Temperaturno območje od −20 do +50 °C.
- Montaža na zvočno izoliran strešni podstavek.
Tehnični podatki
| Model | Napetost (V) | Frekvenca (Hz) | Moč (W) | Tok (A) | Kondenzator (µF) | Vrtljaji (min⁻¹) | Pretok (m³/h) | Hrup (dB(A)) | Masa (kg) |
|---|---|---|---|---|---|---|---|---|---|
| DV-ROF-R-160 | 230 | 50 | 65 | 0,3 | 2,0 | 2547 | 346 | 46 | 3,50 |
| DV-ROF-R-180 | 230 | 50 | 80 | 0,35 | 2,5 | 2500 | 360 | 50 | 3,70 |
| DV-ROF-R-225 | 230 | 50 | 130 | 0,6 | 5,0 | 2640 | 902 | 54 | 7,00 |
| DV-ROF-R-250 | 230 | 50 | 120 | 0,8 | 6,0 | 2685 | 1212 | 55 | 8,00 |
| DV-ROF-R-315 | 230 | 50 | 180 | 0,6 | 6,0 | 1400 | 1500 | 56 | 12,80 |
| DV-ROF-R-355 | 230 | 50 | 220 | 1,1 | 6,0 | 1400 | 2400 | 65 | 18,00 |
Pretoki so kataloški podatki. Za izbiro pri zahtevanem statičnem tlaku upoštevajte karakteristike ventilatorjev v tehničnem listu.
Dimenzije
Vse mere so v milimetrih. Oznake A, B, C, D, E, F in G se nanašajo na risbo v tehničnem listu. Številka modela ni premer priključka.
| Model | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| DV-ROF-R-160 | 252 | 260 | 50 | 140 | 210 | 80 | 25 |
| DV-ROF-R-180 | 252 | 260 | 50 | 140 | 210 | 80 | 25 |
| DV-ROF-R-225 | 336 | 386 | 105 | 212 | 274 | 146 | 35 |
| DV-ROF-R-250 | 370 | 386 | 105 | 225 | 290 | 163 | 35 |
| DV-ROF-R-315 | 454 | 443 | 135 | 293 | 333 | 185 | 40 |
| DV-ROF-R-355 | 595 | 595 | 135 | 285 | 450 | 234 | 40 |
Izbira in montaža
Pri izbiri preverite zahtevani pretok, tlačne izgube sistema in mere strešnega podstavka. Proizvajalec opozarja, da se tehnični podatki zaradi zahtev za okoljsko primerno zasnovo lahko spremenijo. Upoštevajte podatke na napisni tablici dobavljene naprave.
Dokumentacija
Tehnični list ALNOR DV-ROF-R (PDF, angleščina)
Podatki proizvajalca ALNOR
