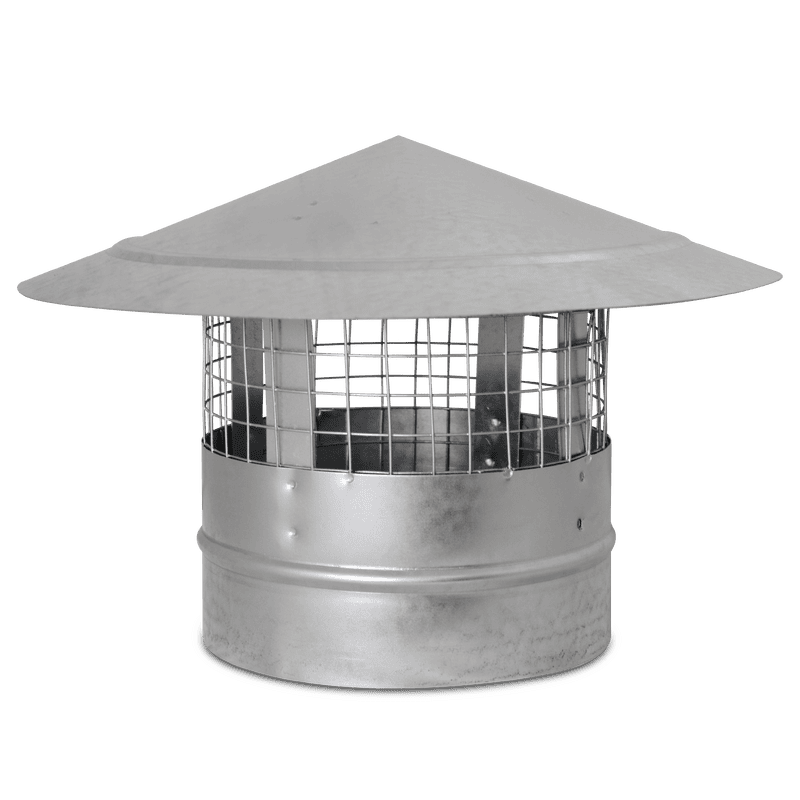

Strešni zajem zraka s kapo
Okrogel strešni zajem zraka s standardnim moškim priključkom. Osnovna izvedba je iz pocinkane jeklene pločevine.
Cenovni razpon: od 26,28€ do 447,55€ brez DDV
Na voljo za naročilo brez zaloge
ALNOR CD-CS je okrogel strešni zajem za priključitev dovodnega prezračevalnega kanala na zunanji zrak. Skupni tehnični katalog obravnava družini CD-CS in WD-CS.
Standardna izvedba je iz pocinkane pločevine in ima spodaj moški priključek za montažo na ustrezen strešni podstavek.
Po naročilu so na voljo ženski priključek ter izvedbe iz nerjavnega jekla ali aluminija. Priključni premer in geometrijo kape izberite glede na prezračevalni kanal in podstavek.
Kataloški podatki standardne izvedbe
| Ød (mm) | ØD (mm) | h (mm) | H (mm) |
|---|---|---|---|
| 100 | 190 | 40 | 170 |
| 125 | 225 | 40 | 210 |
| 140 | 250 | 50 | 235 |
| 150 | 270 | 50 | 250 |
| 160 | 290 | 50 | 260 |
| 200 | 360 | 60 | 340 |
| 250 | 450 | 75 | 400 |
| 315 | 570 | 95 | 520 |
| 355 | 640 | 125 | 574 |
| 400 | 720 | 130 | 640 |
| 450 | 810 | 150 | 740 |
| 500 | 900 | 160 | 810 |
| 630 | 1140 | 190 | 1010 |
| 710 | 1300 | 230 | 1050 |
| 800 | 1400 | 240 | 1260 |
| 900 | 1480 | 300 | 1430 |
Prikazane mere in mase veljajo za standardne izvedbe iz tehničnega kataloga. Pri drugačnem priključku ali materialu preverite ustrezno izvedbo in risbo.
