Strešno koleno za zajem in izpuh zraka

Strešno koleno za zajem ali izpuh zraka

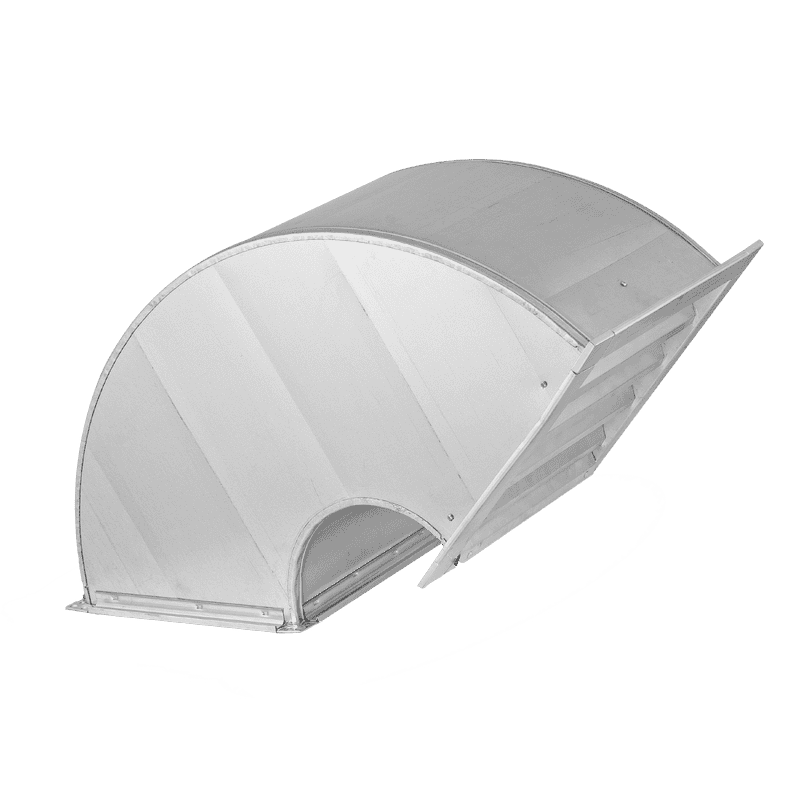

ALNOR BFQN-135 je zaključni element prezračevalnega kanala na strehi. Uporablja se za zajem zunanjega zraka ali izpuh odvodnega zraka. Zunanja odprtina ima lamele, na notranji strani pa zaščitno žično mrežo.

Glavne lastnosti

• Osnovna izvedba iz pocinkane jeklene pločevine.
• Priključne prirobnice iz profilnih okvirjev PQ-30.
• Prečno profilirana pločevina za večjo togost ohišja.
• Lamele in notranja zaščitna mreža.

Dimenzije in naročanje

Priključek se določi z merama a × b. Proizvajalec uporablja oznako BFQN-135-a-b, na primer BFQN-135-500-300. Izbrana ponudba vsebuje kvadratne priključke od 200 × 200 do 1400 × 1400 mm v korakih po 100 mm. Za druge pravokotne mere pošljite povpraševanje.

Sestava večjih izvedb

Poljski tehnični list navaja enodelne izvedbe od 200 × 200 do 1000 × 1000 mm in večdelne izvedbe do 1400 × 1400 mm. Pri meri a nad 1000 mm je koleno sestavljeno iz treh elementov: kratkega kanala, kolena 90° in kolena 45°.

Montažni elementi za spajanje večdelne izvedbe se naročijo posebej: profili PWQ ali PWQ-R, spojne sponke KLQ, vijaki SRS, podložke PDS, matice NKS in tesnilo USZ. Proizvajalec priporoča sponke KLQ na vsakih 20 cm za tesno povezavo.

Druge izvedbe

Proizvajalec navaja tudi nerjavno jeklo 1.4301 / AISI 304 ter srednjetlačno izvedbo z dodatkom -S. Za te izvedbe preverite oznako in možnost dobave.

Dokumentacija

Tehnični list ALNOR BFQN-135 (PDF, angleščina)
Dimenzijsko območje in sestava (PDF, poljščina)
